门锁报警器是一种非常常见，而且有用的安全设备。它们用于检测门是打开还是关闭。我们经常在冰箱里看到一些门铃，当它们激活时产生不同的声音。门锁项目在电子学生和业余爱好者中非常受欢迎。

需要的组件

● 555定时器IC

● 蜂鸣器

● 面包板

● 电阻1K

● 电位器50K

● LED

● 电容器10uF

● LM7805稳压器

● 晶体管BC547

● OH3144霍尔效应磁铁传感器

霍尔效应传感器

霍尔传感器是可以基于其极性检测磁体的存在的器件。它是根据其附近存在的磁场产生信号的换能器。这里我们使用了3144霍尔效应传感器，其范围约为2厘米。

顾名思义，霍尔效应传感器的工作原理是“霍尔效应”。根据该定律“当垂直于磁场引入电流在一个方向上流动的导体或半导体时，可以测量与电流路径垂直的电压”。使用这种技术，霍尔传感器将能够检测到其周围是否存在磁铁。

电路图和说明

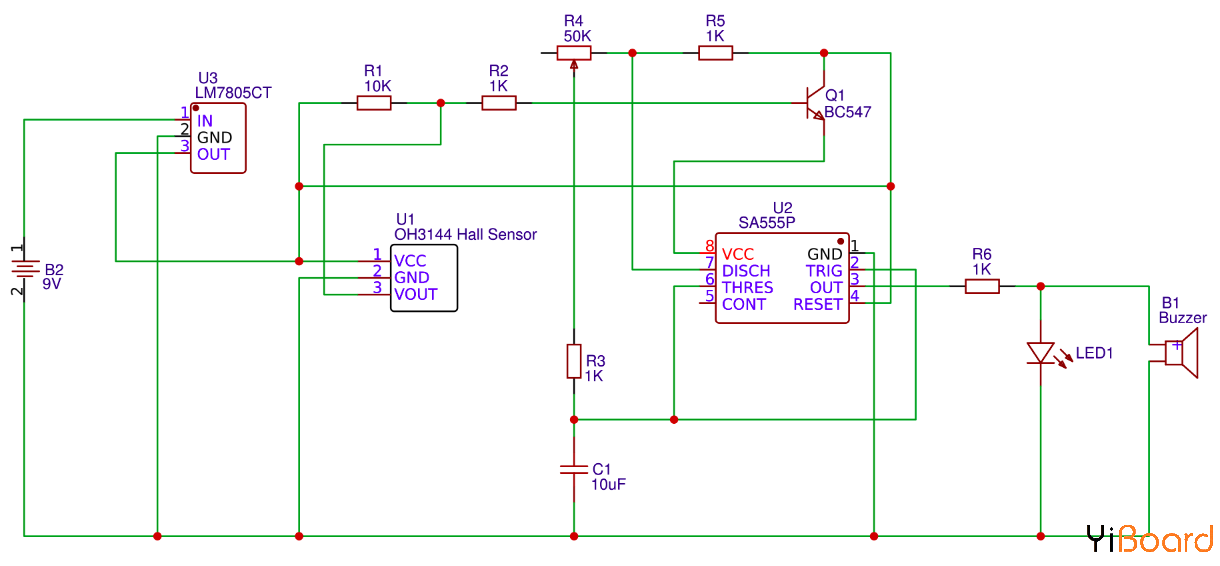

电路原理图

在这个磁性门锁报警电路中，我们使用555定时器IC在非稳态模式下产生一个音调作为警报，通过使用附带的RV1电位计可以调节音调频率。在这里，我们在Vcc和555定时器（U2）的引脚7之间连接了1k（R1）电阻，并且在引脚7和引脚6之间连接了一个1k（R4）电阻和50k电位器（RV1）。引脚2与引脚6短接，使用10uf C1电容连接到引脚2，另一脚连接到地。引脚1接地，引脚4直接连接到VCC，并且通过晶体管连接到引脚8。霍尔效应传感器或磁传感器用于检测门是否打开和关闭。它的输出连接到晶体管BC547的基极，晶体管BC547负责提供到555定时器IC的路径。蜂鸣器和LED连接在555的引脚3上，用于指示报警。最后，我们使用9v电池为电路供电。
